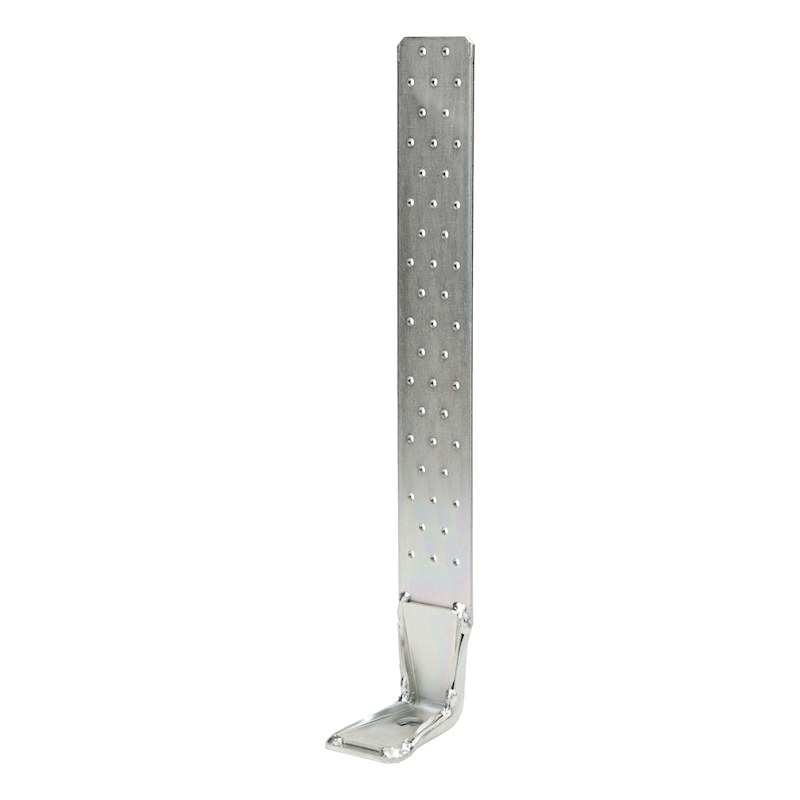

Angolare tipo V plus

Categoria:
  • Capacità di carico estremamente elevate

  • Piastra con doppio rinforzo per il trasferimento ottimizzato di forze su supporti di base

  • Possibilità di fissaggio con un elemento interposto (OSB) di spessore massimo pari a 26 mm

  • Il lungo schienale permette d’inserire un elevato numero di viti o di chiodi scanalati garantendo una maggiore portata e rispettando le distanze del bordo richieste sul supporto in legno

  • Acciaio zincato a caldo sui due lati (DD11+ Z 275) a norma EN 10025-2:2004, spessore 3,0 o 4,0 mm

  • Classe di servizio 1 e 2 a norma EN 1995:2013
Indicazione

Fissaggio con tasselli: È necessario osservare le rispettive condizioni di base dell’omologazione dell’ancoraggio applicabile.



Documentazioni disponibili:


Il software di dimensionamento, le schede tecniche ed i certificati ETA sono disponibili sul nostro sito www.wuerth.it.



Documentazioni disponibili:


Il software di dimensionamento, le schede tecniche ed i certificati ETA sono disponibili sul nostro sito www.wuerth.it.

Certificazioni

Dichiarazioni di prestazione

Disegni

Modulo richiesta consulenza

Questo prodotto è presente anche:
Larghezza x altezza x profonditàSpessore piastra baseSpessoreNumero fori fianco verticale nJ + fianco orizzontale nH
65 x 460 x 90 mm6 mm3 mm45 + 1 PZvai al prodotto
65 x 460 x 90 mm8 mm4 mm45 + 1 PZvai al prodotto
65 x 560 x 90 mm6 mm3 mm57 + 1 PZvai al prodotto
65 x 560 x 90 mm8 mm4 mm57 + 1 PZvai al prodotto
DOWNLOAD DATI CAD / BIM
