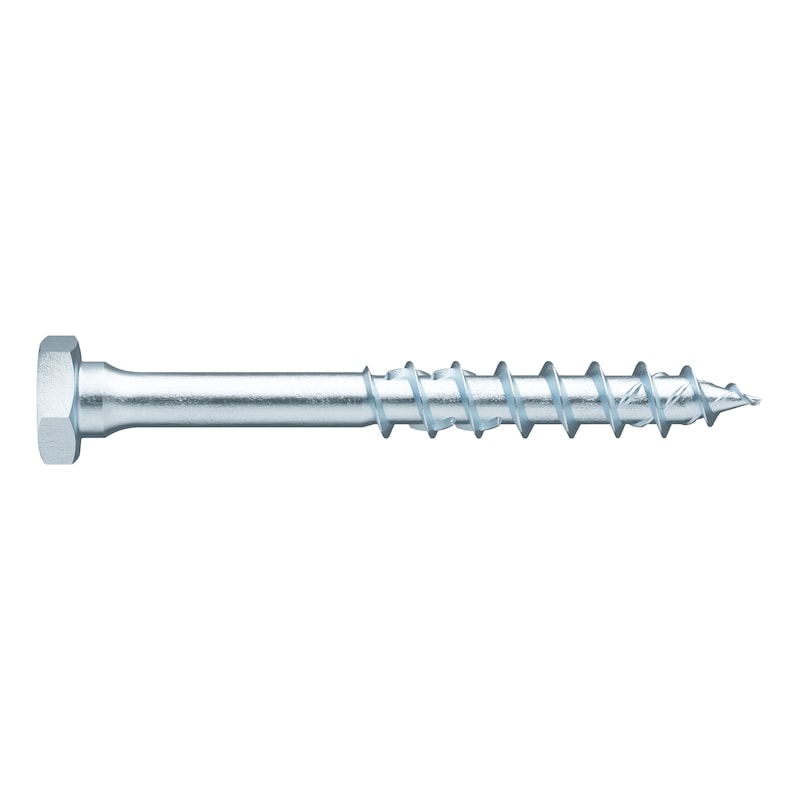

ASSY 4 COMBI acciaio zincato FP testa Kombi RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all'impronta RW

Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull'inserto

Possibilità di lavorare anche con una sola mano, aumento della stabilità e della precisione di posizionamento grazie alla perfetta compatibilità tra inserto e intaglio

Meno cambi di inserto, un inserto per molti diametri di vite

Compatibilità con l'impronta AW precedente

Perfetto alloggiamento nell'acciaio e trasmissione di potenza molto elevata combinata da due tipi di azionamento

Gambo rinforzato al di sotto della testa

Combinazione di testa esagonale e impronta RW

Riduzione significativa della forza di avvitamento richiesta durante il fissaggio della vite

Fessurazioni ridotte durante l'avvitamento grazie alle nervature alesatrici che determinano un effetto di spostamento, e non scissione, delle fibre del legno

Rischio minimo di rottura della vite grazie all'elevata resistenza alla rottura

Riduzione del rischio di lesioni dovute a nervature metalliche sporgenti grazie all'elica alesatrice integrata nel filetto

Elevata protezione degli utensili

Nessun serraggio eccessivo o spanatura ed elevata presa

Maggiore trasmissione della forza nei legni duri grazie alla geometria asimmetrica e rinforzata del fianco del filetto a passo grosso

Migliore profondità di ancoraggio permessa dai fianchi del filetto più alti

L'inizio graduale del filetto assicura una presa ottimizzata della vite

Fessurazioni ridotte grazie allo spostamento non distruttivo delle fibre del legno permesso dalle calotte alesatrici a forma di parabola nella punta

Il ridotto attrito in fase di avvitamento consente di applicare una forza minore

Valori di resistenza e duttilità elevati

Il trattamento termico regolato garantisce elevati valori di resistenza ed elevata duttilità

Indicazione

Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm

Non utilizzare le viti in aree esposte direttamente alle intemperie o in ambienti umidi con atmosfere contenenti cloro gassoso. In caso di utilizzo all'aperto e in ambienti costantemente esposti a umidità elevata, utilizzare viti in acciaio inox ASSY 4 A2 combi

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l'uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza

Modulo richiesta consulenza

Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Vite truciolare, testa esagonale visualizza >
Vite truciolare visualizza >
Viti per legno visualizza >
Elementi di fissaggio visualizza >

Diametro nominale	Lunghezza	Altezza testa	Azionamento esterno
10 mm	100 mm	5 mm	Ch15	vai al prodotto
10 mm	120 mm	5 mm	Ch15	vai al prodotto
10 mm	140 mm	5 mm	Ch15	vai al prodotto
10 mm	160 mm	5 mm	Ch15	vai al prodotto
10 mm	180 mm	5 mm	Ch15	vai al prodotto
10 mm	200 mm	5 mm	Ch15	vai al prodotto
10 mm	220 mm	5 mm	Ch15	vai al prodotto
10 mm	240 mm	5 mm	Ch15	vai al prodotto
10 mm	260 mm	5 mm	Ch15	vai al prodotto
10 mm	280 mm	5 mm	Ch15	vai al prodotto
10 mm	300 mm	5 mm	Ch15	vai al prodotto
10 mm	320 mm	5 mm	Ch15	vai al prodotto
10 mm	340 mm	5 mm	Ch15	vai al prodotto
10 mm	360 mm	5 mm	Ch15	vai al prodotto
10 mm	380 mm	5 mm	Ch15	vai al prodotto
10 mm	400 mm	5 mm	Ch15	vai al prodotto
10 mm	60 mm	5 mm	Ch15	vai al prodotto
10 mm	70 mm	5 mm	Ch15	vai al prodotto
10 mm	80 mm	5 mm	Ch15	vai al prodotto
12 mm	100 mm	5,5 mm	Ch17	vai al prodotto
12 mm	120 mm	5,5 mm	Ch17	vai al prodotto
12 mm	140 mm	5,5 mm	Ch17	vai al prodotto
12 mm	160 mm	5,5 mm	Ch17	vai al prodotto
12 mm	180 mm	5,5 mm	Ch17	vai al prodotto
12 mm	200 mm	5,5 mm	Ch17	vai al prodotto
12 mm	220 mm	5,5 mm	Ch17	vai al prodotto
12 mm	240 mm	5,5 mm	Ch17	vai al prodotto
12 mm	260 mm	5,5 mm	Ch17	vai al prodotto
12 mm	280 mm	5,5 mm	Ch17	vai al prodotto
12 mm	300 mm	5,5 mm	Ch17	vai al prodotto
12 mm	320 mm	5,5 mm	Ch17	vai al prodotto
12 mm	340 mm	5,5 mm	Ch17	vai al prodotto
12 mm	360 mm	5,5 mm	Ch17	vai al prodotto
12 mm	380 mm	5,5 mm	Ch17	vai al prodotto
12 mm	400 mm	5,5 mm	Ch17	vai al prodotto
12 mm	440 mm	5,5 mm	Ch17	vai al prodotto
12 mm	480 mm	5,5 mm	Ch17	vai al prodotto
12 mm	80 mm	5,5 mm	Ch17	vai al prodotto
6 mm	40 mm	3 mm	Ch9	vai al prodotto
6 mm	50 mm	3 mm	Ch9	vai al prodotto
6 mm	60 mm	3 mm	Ch9	vai al prodotto
6 mm	70 mm	3 mm	Ch9	vai al prodotto
6 mm	80 mm	3 mm	Ch9	vai al prodotto
8 mm	100 mm	4,5 mm	Ch12	vai al prodotto
8 mm	120 mm	4,5 mm	Ch12	vai al prodotto
8 mm	140 mm	4,5 mm	Ch12	vai al prodotto
8 mm	160 mm	4,5 mm	Ch12	vai al prodotto
8 mm	180 mm	4,5 mm	Ch12	vai al prodotto
8 mm	200 mm	4,5 mm	Ch12	vai al prodotto
8 mm	220 mm	4,5 mm	Ch12	vai al prodotto
8 mm	240 mm	4,5 mm	Ch12	vai al prodotto
8 mm	260 mm	4,5 mm	Ch12	vai al prodotto
8 mm	280 mm	4,5 mm	Ch12	vai al prodotto
8 mm	300 mm	4,5 mm	Ch12	vai al prodotto
8 mm	40 mm	4,5 mm	Ch12	vai al prodotto
8 mm	50 mm	4,5 mm	Ch12	vai al prodotto
8 mm	60 mm	4,5 mm	Ch12	vai al prodotto
8 mm	70 mm	4,5 mm	Ch12	vai al prodotto
8 mm	80 mm	4,5 mm	Ch12	vai al prodotto

DOWNLOAD DATI CAD / BIM
