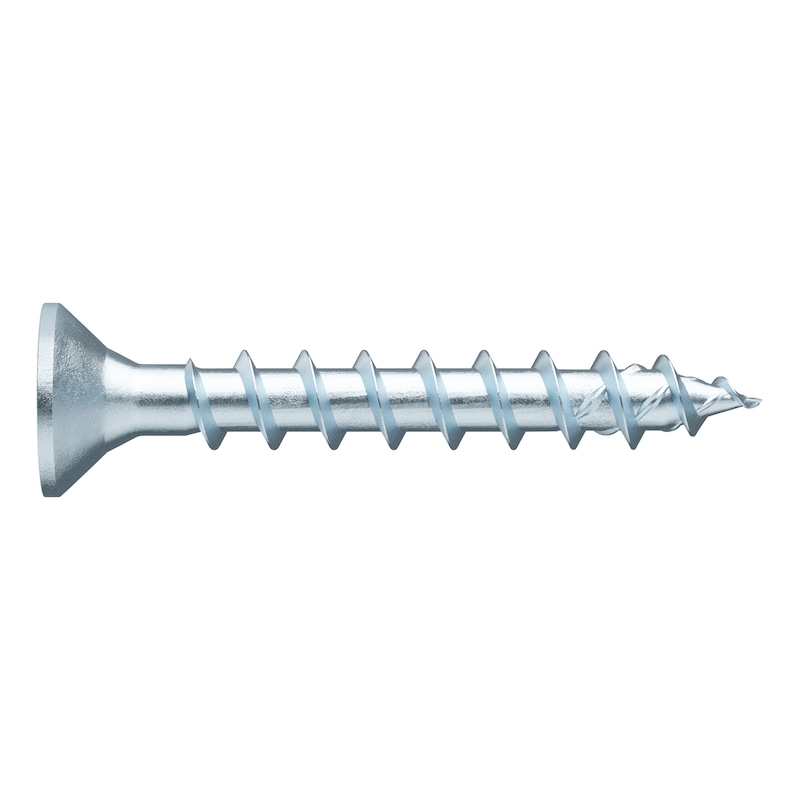

ASSY 4 CS acciaio zinc. FI testa piana svasata RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all'intaglio RW

Maggiore potenza grazie all'area di contatto più ampia sull'inserto

Maggiore stabilità, possibilità di lavorare con una mano sola e posizionamento preciso grazie all'intaglio stretto e all'adattamento perfetto dell'inserto

Meno cambi di inserto: un solo inserto per viti di vari diametri

Compatibilità con l'impronta AW precedente

Geometria ideale per collegamenti di ferramenta metallica o di prodotti a base di legno ad alta densità

Per giunzioni con viti in acciaio a tutto filetto

Alloggiamento perfetto della testa a 90° nei raccordi con svasatori conici metallici

L'assenza di elementi svasanti sottotesta consente giunzioni salde.

La testa viene svasata a pressione.

Massima sicurezza contro il serraggio eccessivo con prestazioni di avanzamento elevate

Maggiore trasmissione della forza nei legni duri grazie alla geometria asimmetrica e rinforzata del fianco del filetto a filettatura grossa

Maggiore ancoraggio grazie ai fianchi del filetto più alti

L'inizio graduale del filetto assicura una presa ottimizzata della vite.

Fessurazioni ridotte grazie allo spostamento non distruttivo delle fibre del legno permesso dalle calotte alesatrici a forma di parabola nella punta

L'attrito ridotto in fase di avvitamento consente di applicare una forza di avvitamento minore.

Indicazione

Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm

Non utilizzare le viti in aree esposte direttamente alle intemperie o in ambienti umidi con atmosfere contenenti cloro gassoso. In caso di utilizzo all'aperto e in ambienti costantemente esposti ad elevata umidità, utilizzare viti in acciaio inox ASSY 4 A2 o A4 e, se il cloro è presente nell'atmosfera, viti in acciaio inox HCR

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l'uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza

Modulo richiesta consulenza

Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Vite truciolare, testa svasata visualizza >
Vite truciolare visualizza >
Viti per legno visualizza >
Elementi di fissaggio visualizza >

Diametro nominale	Lunghezza	Diametro testa	Altezza testa
3 mm	10 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	12 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	13 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	15 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	16 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	17 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	20 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	25 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	30 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	35 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	40 mm	5,9 mm	1,9 mm	vai al prodotto
3 mm	45 mm	5,9 mm	1,9 mm	vai al prodotto
3,5 mm	12 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	13 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	15 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	16 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	17 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	20 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	25 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	30 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	35 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	40 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	45 mm	7 mm	2,3 mm	vai al prodotto
3,5 mm	50 mm	7 mm	2,3 mm	vai al prodotto
4 mm	12 mm	8 mm	2,5 mm	vai al prodotto
4 mm	13 mm	8 mm	2,5 mm	vai al prodotto
4 mm	15 mm	8 mm	2,5 mm	vai al prodotto
4 mm	16 mm	8 mm	2,5 mm	vai al prodotto
4 mm	17 mm	8 mm	2,5 mm	vai al prodotto
4 mm	20 mm	8 mm	2,5 mm	vai al prodotto
4 mm	25 mm	8 mm	2,5 mm	vai al prodotto
4 mm	30 mm	8 mm	2,5 mm	vai al prodotto
4 mm	35 mm	8 mm	2,5 mm	vai al prodotto
4 mm	40 mm	8 mm	2,5 mm	vai al prodotto
4 mm	45 mm	8 mm	2,5 mm	vai al prodotto
4 mm	50 mm	8 mm	2,5 mm	vai al prodotto
4 mm	55 mm	8 mm	2,5 mm	vai al prodotto
4,5 mm	15 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	17 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	20 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	25 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	30 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	35 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	40 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	45 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	50 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	55 mm	8,9 mm	2,8 mm	vai al prodotto
4,5 mm	60 mm	8,9 mm	2,8 mm	vai al prodotto
5 mm	16 mm	9,6 mm	3,2 mm	vai al prodotto
5 mm	20 mm	9,6 mm	3,2 mm	vai al prodotto
6 mm	30 mm	12 mm	4,4 mm	vai al prodotto
6 mm	60 mm	12 mm	4,4 mm	vai al prodotto
