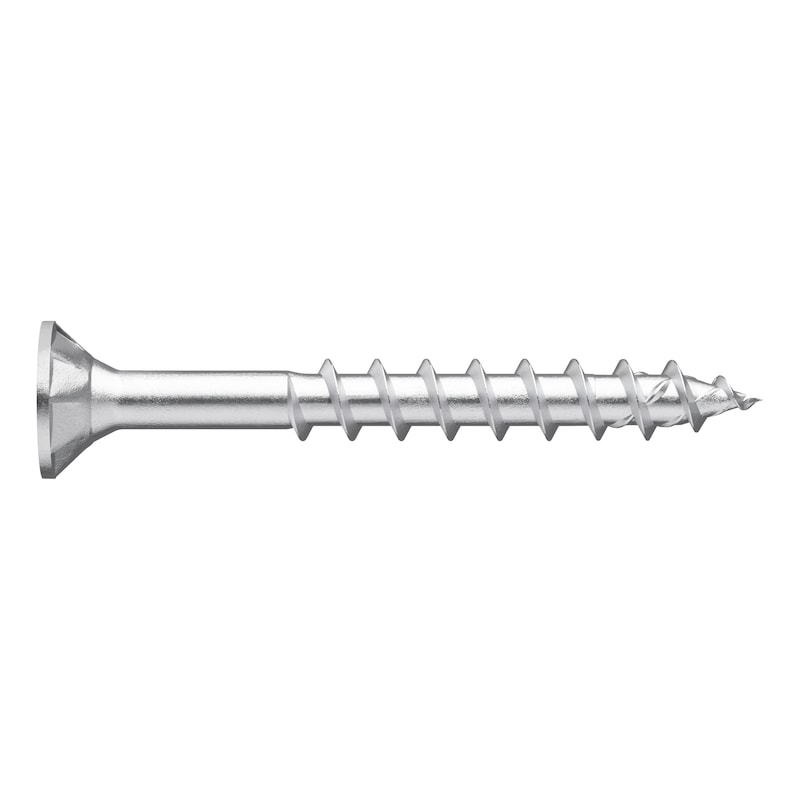

ASSY 4 CSMP ZiNi ac. zin-nic. FP tps tas. racc. RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all'impronta RW

Maggiore potenza grazie all'area di contatto più ampia sull'inserto

Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull'inserto

Meno cambi di inserto, un inserto per molti diametri di vite

Compatibilità con l'impronta AW precedente

Riduzione significativa della forza di avvitamento richiesta durante il fissaggio della vite

Fessurazioni ridotte durante l'inserimento del gambo grazie alle nervature alesatrici che determinano un effetto di spostamento, e non scissione, delle fibre del legno

Rischio minimo di rottura della vite grazie all'elevata resistenza alla rottura

Riduzione del rischio di lesioni dovute a nervature metalliche sporgenti grazie all'elica alesatrice integrata nel filetto

Elevata protezione degli utensili

Nessun serraggio eccessivo o spanatura ed elevata presa

Maggiore trasmissione della forza nei legni duri grazie alla geometria asimmetrica e rinforzata del fianco del filetto a passo grosso

Maggiore ancoraggio grazie ai fianchi del filetto più alti

L'inizio graduale del filetto assicura una presa ottimizzata della vite

Fessurazioni ridotte grazie allo spostamento non distruttivo delle fibre del legno permesso dalle calotte alesatrici a forma di parabola nella punta

Il ridotto attrito in fase di avvitamento consente di applicare una forza minore

Valori di resistenza e duttilità elevati

Il trattamento termico regolato garantisce elevati valori di resistenza ed elevata duttilità

Indicazione

Si consiglia di utilizzare il software Würth o i relativi ausili di progettazione per il dimensionamento delle connessioni. Le dimensioni delle viti ASSY possono essere calcolate mediante il software per cantieri Würth a partire da un diametro di 5 mm

A causa dei carichi meccanici durante il processo di avvitamento da parte della punta, la resistenza alla corrosione nell'area dell'azionamento interno può essere compromessa.

Non utilizzare le viti in aree esposte direttamente alle intemperie o in locali umidi con atmosfere contenenti cloro. In caso di utilizzo all'aperto e in ambienti costantemente esposti ad elevata umidità, utilizzare viti in acciaio inox ASSY 4 A2 o A4 e, se l'atmosfera contiene cloro, viti in acciaio inox HCR

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FT sono ottimizzate per l'uso nel legno e nei materiali in legno. Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza

Modulo richiesta consulenza

Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Vite truciolare testa svasata piana auto visualizza >
Vite truciolare visualizza >
Viti per legno visualizza >
Elementi di fissaggio visualizza >

Diametro nominale	Lunghezza	Lunghezza filettatura (lg)	Diametro testa
4,5 mm	40 mm	26 mm	8,9 mm	vai al prodotto
4,5 mm	45 mm	26 mm	8,9 mm	vai al prodotto
4,5 mm	50 mm	28 mm	8,9 mm	vai al prodotto
4,5 mm	60 mm	33 mm	8,9 mm	vai al prodotto
4,5 mm	70 mm	38 mm	8,9 mm	vai al prodotto
4,5 mm	80 mm	43 mm	8,9 mm	vai al prodotto
5 mm	100 mm	50 mm	9,6 mm	vai al prodotto
5 mm	110 mm	52 mm	9,6 mm	vai al prodotto
5 mm	120 mm	62 mm	9,6 mm	vai al prodotto
5 mm	30 mm	20 mm	9,6 mm	vai al prodotto
5 mm	35 mm	20 mm	9,6 mm	vai al prodotto
5 mm	40 mm	25 mm	9,6 mm	vai al prodotto
5 mm	45 mm	30 mm	9,6 mm	vai al prodotto
5 mm	50 mm	30 mm	9,6 mm	vai al prodotto
5 mm	55 mm	32 mm	9,6 mm	vai al prodotto
5 mm	60 mm	37 mm	9,6 mm	vai al prodotto
5 mm	70 mm	42 mm	9,6 mm	vai al prodotto
5 mm	80 mm	42 mm	9,6 mm	vai al prodotto
5 mm	90 mm	47 mm	9,6 mm	vai al prodotto
6 mm	100 mm	60 mm	12 mm	vai al prodotto
6 mm	110 mm	70 mm	12 mm	vai al prodotto
6 mm	120 mm	70 mm	12 mm	vai al prodotto
6 mm	130 mm	70 mm	12 mm	vai al prodotto
6 mm	140 mm	70 mm	12 mm	vai al prodotto
6 mm	150 mm	70 mm	12 mm	vai al prodotto
6 mm	160 mm	70 mm	12 mm	vai al prodotto
6 mm	180 mm	70 mm	12 mm	vai al prodotto
6 mm	200 mm	70 mm	12 mm	vai al prodotto
6 mm	220 mm	70 mm	12 mm	vai al prodotto
6 mm	240 mm	70 mm	12 mm	vai al prodotto
6 mm	260 mm	70 mm	12 mm	vai al prodotto
6 mm	280 mm	70 mm	12 mm	vai al prodotto
6 mm	300 mm	70 mm	12 mm	vai al prodotto
6 mm	40 mm	24 mm	12 mm	vai al prodotto
6 mm	50 mm	32 mm	12 mm	vai al prodotto
6 mm	60 mm	37 mm	12 mm	vai al prodotto
6 mm	70 mm	42 mm	12 mm	vai al prodotto
6 mm	80 mm	50 mm	12 mm	vai al prodotto
6 mm	90 mm	50 mm	12 mm	vai al prodotto
8 mm	100 mm	60 mm	15 mm	vai al prodotto
8 mm	120 mm	80 mm	15 mm	vai al prodotto
8 mm	140 mm	80 mm	15 mm	vai al prodotto
8 mm	160 mm	80 mm	15 mm	vai al prodotto
8 mm	180 mm	80 mm	15 mm	vai al prodotto
8 mm	200 mm	80 mm	15 mm	vai al prodotto
8 mm	220 mm	100 mm	15 mm	vai al prodotto
8 mm	240 mm	100 mm	15 mm	vai al prodotto
8 mm	260 mm	100 mm	15 mm	vai al prodotto
8 mm	280 mm	100 mm	15 mm	vai al prodotto
8 mm	300 mm	100 mm	15 mm	vai al prodotto
8 mm	320 mm	100 mm	15 mm	vai al prodotto
8 mm	340 mm	100 mm	15 mm	vai al prodotto
8 mm	360 mm	100 mm	15 mm	vai al prodotto
8 mm	380 mm	100 mm	15 mm	vai al prodotto
8 mm	400 mm	100 mm	15 mm	vai al prodotto
8 mm	80 mm	50 mm	15 mm	vai al prodotto
