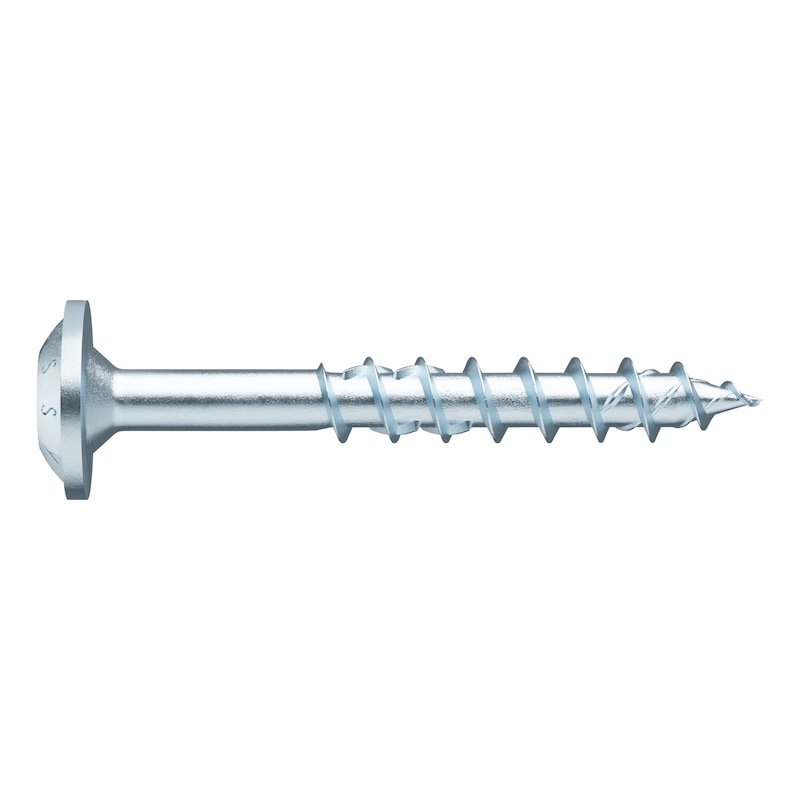

ASSY 4 WH acciaio zincato FP testa larga RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all'impronta RW

Maggiore potenza grazie all'area di contatto più ampia sull'inserto

Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull'inserto

Meno cambi di inserto, un inserto per molti diametri di vite

Compatibilità con l'impronta AW precedente

Collegamento a vite esteticamente gradevole su superficie in legno

Valori di penetrazione della testa molto elevati e notevole effetto di serraggio grazie all'ampio diametro della testa

Riduzione significativa della forza di avvitamento richiesta durante il fissaggio della vite

Fessurazioni ridotte durante l'inserimento del gambo grazie alle nervature alesatrici che determinano un effetto di spostamento, e non scissione, delle fibre del legno

Rischio minimo di rottura della vite grazie all'elevata resistenza alla rottura

Riduzione del rischio di lesioni dovute a nervature metalliche sporgenti grazie all'elica alesatrice integrata nel filetto

Elevata protezione degli utensili

Nessun serraggio eccessivo o spanatura ed elevata presa

Maggiore trasmissione della forza nei legni duri grazie alla geometria asimmetrica e rinforzata del fianco del filetto a passo grosso

Maggiore ancoraggio grazie ai fianchi del filetto più alti

L'inizio graduale del filetto assicura una presa ottimizzata della vite

Fessurazioni ridotte grazie allo spostamento non distruttivo delle fibre del legno permesso dalle calotte alesatrici a forma di parabola nella punta

Il ridotto attrito in fase di avvitamento consente di applicare una forza minore

Valori di resistenza e duttilità elevati

Il trattamento termico regolato garantisce elevati valori di resistenza ed elevata duttilità

Indicazione

Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Le dimensioni delle viti ASSY possono essere regolate nel software per costruzioni in legno Würth a partire da un ∅ di 5 mm

Non utilizzare le viti in aree esposte direttamente alle intemperie o in ambienti umidi con atmosfere contenenti cloro gassoso. In caso di utilizzo all'aperto e in ambienti costantemente esposti a umidità elevata, utilizzare viti in acciaio inox ASSY 4 A2 WH o ASSY 4 A2 BP

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l'uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza

Modulo richiesta consulenza

Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Vite truciolare, testa larga visualizza >
Vite truciolare visualizza >
Viti per legno visualizza >
Elementi di fissaggio visualizza >

Diametro nominale	Lunghezza	Lunghezza filettatura (lg)	Diametro testa
10 mm	100 mm	60 mm	25,2 mm	vai al prodotto
10 mm	120 mm	80 mm	25,2 mm	vai al prodotto
10 mm	140 mm	80 mm	25,2 mm	vai al prodotto
10 mm	160 mm	100 mm	25,2 mm	vai al prodotto
10 mm	180 mm	100 mm	25,2 mm	vai al prodotto
10 mm	200 mm	100 mm	25,2 mm	vai al prodotto
10 mm	220 mm	100 mm	25,2 mm	vai al prodotto
10 mm	240 mm	100 mm	25,2 mm	vai al prodotto
10 mm	260 mm	100 mm	25,2 mm	vai al prodotto
10 mm	280 mm	100 mm	25,2 mm	vai al prodotto
10 mm	300 mm	100 mm	25,2 mm	vai al prodotto
10 mm	320 mm	120 mm	25,2 mm	vai al prodotto
10 mm	340 mm	120 mm	25,2 mm	vai al prodotto
10 mm	360 mm	120 mm	25,2 mm	vai al prodotto
10 mm	380 mm	120 mm	25,2 mm	vai al prodotto
10 mm	400 mm	120 mm	25,2 mm	vai al prodotto
10 mm	420 mm	120 mm	25,2 mm	vai al prodotto
10 mm	440 mm	120 mm	25,2 mm	vai al prodotto
10 mm	460 mm	120 mm	25,2 mm	vai al prodotto
10 mm	480 mm	120 mm	25,2 mm	vai al prodotto
10 mm	500 mm	120 mm	25,2 mm	vai al prodotto
10 mm	80 mm	50 mm	25,2 mm	vai al prodotto
12 mm	200 mm	100 mm	29,4 mm	vai al prodotto
12 mm	220 mm	120 mm	29,4 mm	vai al prodotto
12 mm	240 mm	120 mm	29,4 mm	vai al prodotto
12 mm	260 mm	120 mm	29,4 mm	vai al prodotto
12 mm	280 mm	120 mm	29,4 mm	vai al prodotto
12 mm	300 mm	120 mm	29,4 mm	vai al prodotto
12 mm	320 mm	120 mm	29,4 mm	vai al prodotto
12 mm	340 mm	120 mm	29,4 mm	vai al prodotto
12 mm	360 mm	120 mm	29,4 mm	vai al prodotto
12 mm	380 mm	145 mm	29,4 mm	vai al prodotto
12 mm	400 mm	145 mm	29,4 mm	vai al prodotto
12 mm	440 mm	145 mm	29,4 mm	vai al prodotto
12 mm	480 mm	145 mm	29,4 mm	vai al prodotto
12 mm	520 mm	145 mm	29,4 mm	vai al prodotto
5 mm	100 mm	52 mm	12 mm	vai al prodotto
5 mm	110 mm	52 mm	12 mm	vai al prodotto
5 mm	120 mm	62 mm	12 mm	vai al prodotto
5 mm	30 mm	20 mm	12 mm	vai al prodotto
5 mm	35 mm	20 mm	12 mm	vai al prodotto
5 mm	40 mm	25 mm	12 mm	vai al prodotto
5 mm	45 mm	30 mm	12 mm	vai al prodotto
5 mm	50 mm	30 mm	12 mm	vai al prodotto
5 mm	60 mm	37 mm	12 mm	vai al prodotto
5 mm	70 mm	42 mm	12 mm	vai al prodotto
5 mm	80 mm	42 mm	12 mm	vai al prodotto
5 mm	90 mm	47 mm	12 mm	vai al prodotto
6 mm	100 mm	60 mm	14 mm	vai al prodotto
6 mm	110 mm	70 mm	14 mm	vai al prodotto
6 mm	120 mm	70 mm	14 mm	vai al prodotto
6 mm	140 mm	70 mm	14 mm	vai al prodotto
6 mm	160 mm	70 mm	14 mm	vai al prodotto
6 mm	180 mm	70 mm	14 mm	vai al prodotto
6 mm	200 mm	70 mm	14 mm	vai al prodotto
6 mm	220 mm	70 mm	14 mm	vai al prodotto
6 mm	240 mm	70 mm	14 mm	vai al prodotto
6 mm	260 mm	70 mm	14 mm	vai al prodotto
6 mm	280 mm	70 mm	14 mm	vai al prodotto
6 mm	300 mm	70 mm	14 mm	vai al prodotto
6 mm	60 mm	37 mm	14 mm	vai al prodotto
6 mm	70 mm	42 mm	14 mm	vai al prodotto
6 mm	80 mm	50 mm	14 mm	vai al prodotto
6 mm	90 mm	50 mm	14 mm	vai al prodotto
8 mm	100 mm	60 mm	22,1 mm	vai al prodotto
8 mm	120 mm	80 mm	22,1 mm	vai al prodotto
8 mm	140 mm	80 mm	22,1 mm	vai al prodotto
8 mm	160 mm	80 mm	22,1 mm	vai al prodotto
8 mm	180 mm	80 mm	22,1 mm	vai al prodotto
8 mm	200 mm	80 mm	22,1 mm	vai al prodotto
8 mm	220 mm	100 mm	22,1 mm	vai al prodotto
8 mm	240 mm	100 mm	22,1 mm	vai al prodotto
8 mm	260 mm	100 mm	22,1 mm	vai al prodotto
8 mm	280 mm	100 mm	22,1 mm	vai al prodotto
8 mm	300 mm	100 mm	22,1 mm	vai al prodotto
8 mm	320 mm	100 mm	22,1 mm	vai al prodotto
8 mm	340 mm	100 mm	22,1 mm	vai al prodotto
8 mm	360 mm	100 mm	22,1 mm	vai al prodotto
8 mm	380 mm	100 mm	22,1 mm	vai al prodotto
8 mm	400 mm	100 mm	22,1 mm	vai al prodotto
8 mm	420 mm	100 mm	22,1 mm	vai al prodotto
8 mm	440 mm	100 mm	22,1 mm	vai al prodotto
8 mm	460 mm	100 mm	22,1 mm	vai al prodotto
8 mm	480 mm	100 mm	22,1 mm	vai al prodotto
8 mm	500 mm	100 mm	22,1 mm	vai al prodotto
8 mm	520 mm	100 mm	22,1 mm	vai al prodotto
8 mm	540 mm	100 mm	22,1 mm	vai al prodotto
8 mm	560 mm	100 mm	22,1 mm	vai al prodotto
8 mm	60 mm	50 mm	22,1 mm	vai al prodotto
8 mm	80 mm	50 mm	22,1 mm	vai al prodotto
