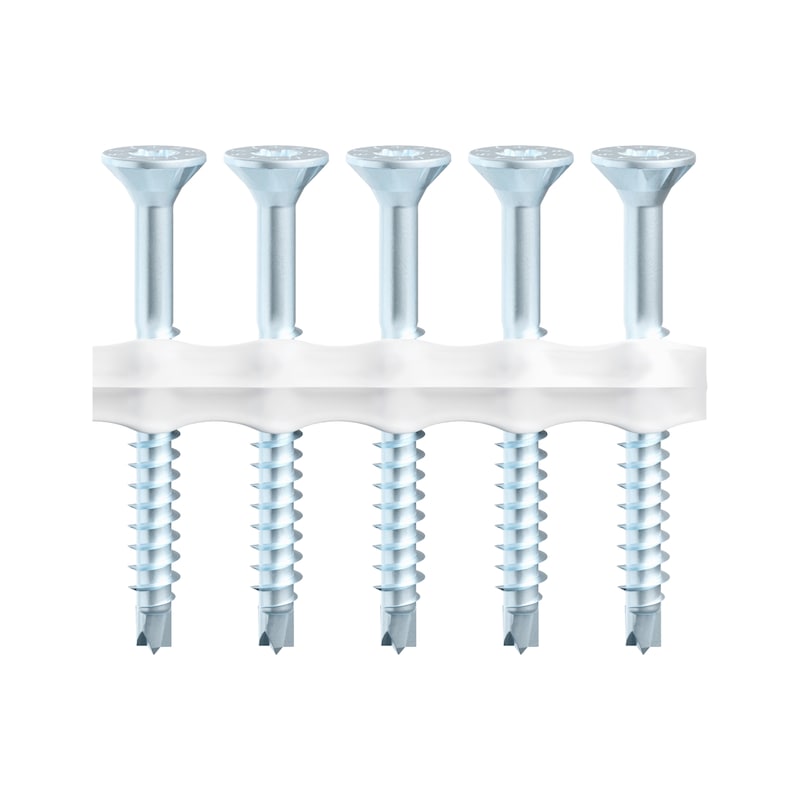

ASSYplus 4 A2 CSMP acc zinc nastr PT t autosv RW

Categoria:

Trasmissione di potenza ideale grazie all'impronta RW

  • Maggiore potenza grazie all'area di contatto più ampia sull'inserto
  • Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull'inserto
  • Meno cambi di inserto, un inserto per molti diametri di vite
  • Compatibilità con l'impronta AW precedente

Posizionamento preciso e foratura molto pulita grazie alla punta autoforante a “Mecchia”

  • Posizionamento e foratura senza trucioli
  • Massime prestazioni e processo di foratura preciso grazie ai taglienti (simili agli inserti Forstner)
  • Posizionamento preciso, anche sulle superfici dure, senza slittamento grazie al perno di centraggio
  • Avvitamento rapido grazie all'inizio graduale della filettatura

Svasatura pulita su elementi in legno

  • Svasatura semplice della testa della vite nel legno grazie alle tasche raccoglitrucioli sottotesta ottimizzate
  • Nessuna spaccatura del legno grazie all'effetto di fresatura migliorato e all'aumento del numero di tasche raccoglitrucioli sottotesta fino ∅ a 4,5 mm
  • Perfetto alloggiamento della testa svasata a 90° anche nella ferramenta per mobili o in elementi di acciaio

Massima affidabilità del fissaggio della vite grazie al filetto asimmetrico singolo

  • Abbinamento ottimale della punta autoforante e della geometria del filetto
  • Eccellente ancoraggio nel legno grazie alla disposizione asimmetrica dei fianchi del filetto
Indicazione

  • Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm
  • Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l'uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata
Certificazioni

Dichiarazioni di prestazione

Modulo richiesta consulenza

Questo prodotto è presente anche:
Diametro nominaleLunghezzaLunghezza filettatura (lg)Lunghezza filettatura vite con punta per foratura (b)
4 mm35 mm21 mm24,5 mmvai al prodotto
4 mm40 mm21 mm24,5 mmvai al prodotto
4 mm45 mm26 mm29,5 mmvai al prodotto
5 mm60 mm33 mm37 mmvai al prodotto
5 mm70 mm38 mm42 mmvai al prodotto
5 mm80 mm53 mm57 mmvai al prodotto
