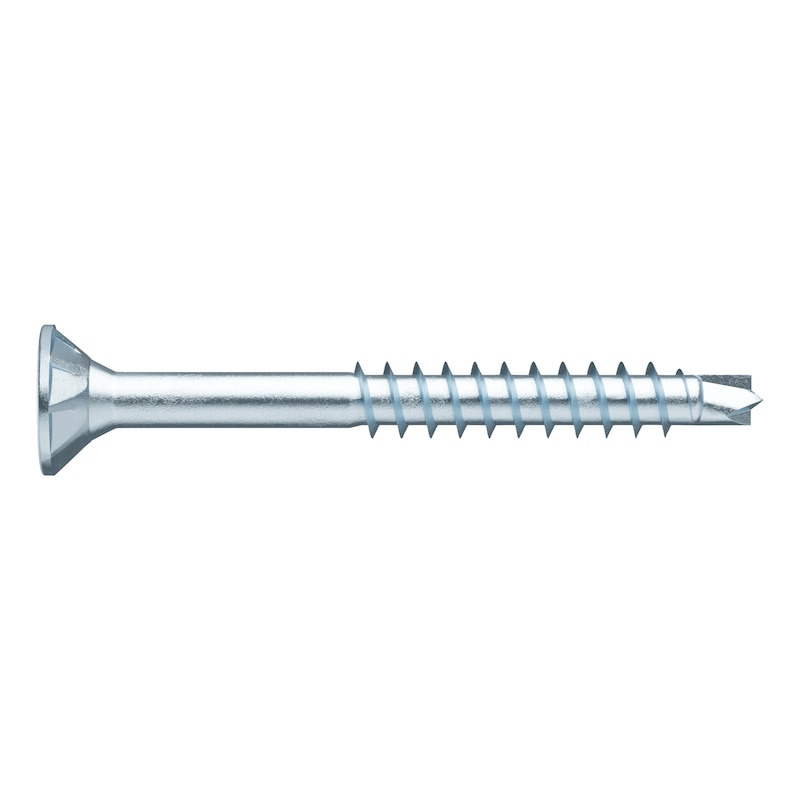

ASSYplus 4 CSMP acciaio zin. FP tasche racc. RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all'impronta RW

Maggiore potenza grazie all'area di contatto più ampia sull'inserto

Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull'inserto

Meno cambi di inserto, un inserto per molti diametri di vite

Compatibilità con l'impronta AW precedente

Posizionamento preciso e foratura molto pulita grazie alla punta autoforante a “Mecchia”

Posizionamento e foratura senza trucioli

Massime prestazioni e processo di foratura preciso grazie ai taglienti (simili agli inserti Forstner)

Posizionamento preciso, anche sulle superfici dure, senza slittamento grazie al perno di centraggio

Avvitamento rapido grazie all'inizio graduale della filettatura

Svasatura pulita su elementi in legno

Svasatura semplice della testa della vite nel legno grazie alle tasche raccoglitrucioli sottotesta ottimizzate

Nessuna spaccatura del legno grazie all'effetto di fresatura migliorato e all'aumento del numero di tasche raccoglitrucioli sottotesta fino ∅ a 4,5 mm

Perfetto alloggiamento della testa svasata a 90° anche nella ferramenta per mobili o in elementi di acciaio

Massima affidabilità del fissaggio della vite grazie al filetto asimmetrico singolo

Abbinamento ottimale della punta autoforante e della geometria del filetto

Eccellente ancoraggio nel legno grazie alla disposizione asimmetrica dei fianchi del filetto

Indicazione

Non utilizzare le viti in aree esposte direttamente alle intemperie o in ambienti umidi con atmosfere contenenti cloro gassoso. Utilizzare viti ASSYplus 4 in acciaio inox per applicazioni all'aperto e in ambienti con umidità elevata costante

Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l'uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

ETA-11/0190_IT visualizza
ETA-11/0190_DE visualizza
ETA-11/0190_EN visualizza
ETA-11/0190_FR visualizza

Dichiarazioni di prestazione

DOP ETA-11/0190_Viti ASSY_IT visualizza
DOP ETA-11/0190_Viti ASSY_DE visualizza
DOP ETA-11/0190_Viti ASSY_EN visualizza
DOP ETA-11/0190_Viti ASSY_FR visualizza

Modulo richiesta consulenza

Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Vite truciolare, punta per foratura visualizza >
Vite truciolare visualizza >
Viti per legno visualizza >
Elementi di fissaggio visualizza >

Diametro nominale	Lunghezza	Lunghezza filettatura (lg)	Lunghezza filettatura vite con punta per foratura (b)
3,5 mm	35 mm	18 mm	21,5 mm	vai al prodotto
3,5 mm	40 mm	22 mm	25,5 mm	vai al prodotto
3,5 mm	45 mm	22 mm	25,5 mm	vai al prodotto
3,5 mm	50 mm	27 mm	30,5 mm	vai al prodotto
4 mm	30 mm	15 mm	18,5 mm	vai al prodotto
4 mm	35 mm	18 mm	21,5 mm	vai al prodotto
4 mm	40 mm	21 mm	24,5 mm	vai al prodotto
4 mm	45 mm	26 mm	29,5 mm	vai al prodotto
4 mm	50 mm	26 mm	29,5 mm	vai al prodotto
4,5 mm	35 mm	17 mm	21 mm	vai al prodotto
4,5 mm	40 mm	22 mm	26 mm	vai al prodotto
4,5 mm	45 mm	22 mm	26 mm	vai al prodotto
4 mm	55 mm	31 mm	34,5 mm	vai al prodotto
4,5 mm	50 mm	24 mm	28 mm	vai al prodotto
4,5 mm	60 mm	29 mm	33 mm	vai al prodotto
4,5 mm	70 mm	34 mm	38 mm	vai al prodotto
4,5 mm	80 mm	39 mm	43 mm	vai al prodotto
4 mm	60 mm	31 mm	34,5 mm	vai al prodotto
4 mm	70 mm	31 mm	34,5 mm	vai al prodotto
5 mm	100 mm	48 mm	52 mm	vai al prodotto
5 mm	50 mm	26 mm	30 mm	vai al prodotto
5 mm	60 mm	33 mm	37 mm	vai al prodotto
5 mm	70 mm	38 mm	42 mm	vai al prodotto
5 mm	80 mm	38 mm	42 mm	vai al prodotto
5 mm	90 mm	43 mm	47 mm	vai al prodotto
6 mm	100 mm	55 mm	60 mm	vai al prodotto
6 mm	120 mm	65 mm	70 mm	vai al prodotto
6 mm	140 mm	65 mm	70 mm	vai al prodotto
6 mm	160 mm	65 mm	70 mm	vai al prodotto
6 mm	180 mm	65 mm	70 mm	vai al prodotto
6 mm	200 mm	65 mm	70 mm	vai al prodotto
6 mm	220 mm	65 mm	70 mm	vai al prodotto
6 mm	240 mm	65 mm	70 mm	vai al prodotto
6 mm	80 mm	45 mm	50 mm	vai al prodotto
6 mm	90 mm	45 mm	50 mm	vai al prodotto
8 mm	140 mm	75 mm	80,5 mm	vai al prodotto
8 mm	160 mm	75 mm	80,5 mm	vai al prodotto
8 mm	180 mm	75 mm	80,5 mm	vai al prodotto
8 mm	200 mm	75 mm	80,5 mm	vai al prodotto
8 mm	220 mm	95 mm	100,5 mm	vai al prodotto
8 mm	240 mm	95 mm	100,5 mm	vai al prodotto
8 mm	260 mm	95 mm	100,5 mm	vai al prodotto
8 mm	280 mm	95 mm	100,5 mm	vai al prodotto
8 mm	300 mm	95 mm	100,5 mm	vai al prodotto
8 mm	320 mm	95 mm	100,5 mm	vai al prodotto
8 mm	340 mm	95 mm	100,5 mm	vai al prodotto
8 mm	360 mm	95 mm	100,5 mm	vai al prodotto
8 mm	380 mm	95 mm	100,5 mm	vai al prodotto
8 mm	400 mm	95 mm	100,5 mm	vai al prodotto
8 mm	430 mm	95 mm	100,5 mm	vai al prodotto
8 mm	480 mm	95 mm	100,5 mm	vai al prodotto
