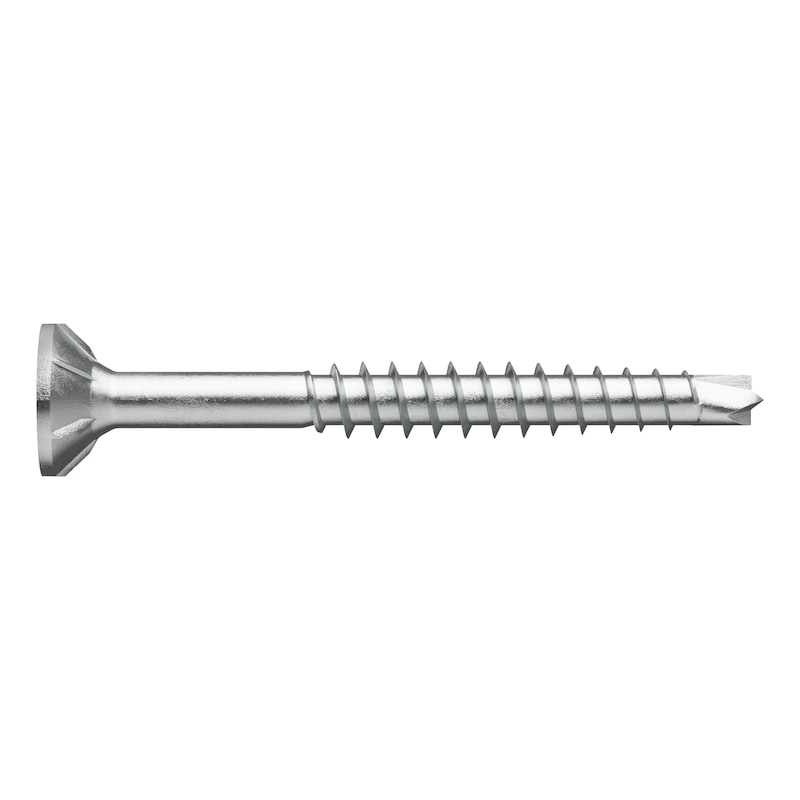

ASSYplus 4 A2 CSMR acc. inox A2 FP tps autosv. RW

Categoria: Carpenteria Legno

Trasmissione di potenza ideale grazie all’impronta RW

- Maggiore trasmissione di potenza grazie alla superficie di contatto più ampia sull’inserto

Posizionamento preciso e foratura molto pulita grazie alla punta autoforante a “Mecchia”

- Massime prestazioni e processo di foratura preciso grazie ai taglienti (simili agli inserti Forstner)

- Posizionamento preciso, anche sulle superfici dure, senza slittamento grazie al perno di centraggio

Svasatura semplice in qualsiasi tipologia di legno

Processo di fresatura ottimale grazie alla testa piana svasata con alette svasatrici sottotesta

Massima affidabilità del fissaggio della vite grazie al filetto asimmetrico singolo

Eccellente ancoraggio nel legno grazie alla disposizione asimmetrica dei fianchi del filetto

Fissaggio inossidabile per connessioni in legno in aree esterne esposte agli agenti atmosferici

- Realizzato in acciaio inossidabile A2 austenitico, non magnetico e antiruggine

- Può essere utilizzato in ambienti rurali, urbani o industriali senza esposizione significativa ai cloruri o a SO₂

Indicazione

- Si consiglia di utilizzare il software Würth o strumenti di progettazione analoghi per il dimensionamento delle giunzioni. Utilizzare il software per costruzioni in legno Würth per effettuare il dimensionamento delle viti ASSY con diametro a partire da 5 mm

Le viti truciolari ASSY 4, ASSYplus 4 e ASSYplus 4 FI sono ottimizzate per l’uso in legno e/o materiali in legno Se utilizzate con tasselli in nylon può verificarsi una riduzione della capacità di carico. Si consiglia pertanto di utilizzare esclusivamente viti senza punta filettata ottimizzata (punta con calotte alesatrici, punta controfiletto, punta anello, ecc.), ad esempio viti ASSY D con testa piana svasata o testa cilindrica bombata

Certificazioni

Dichiarazioni di prestazione

Questo prodotto è presente anche:

Diametro nominale	Lunghezza	Lunghezza filettatura (lg)	Lunghezza filettatura vite con punta per foratura (b)
4 mm	30 mm	15 mm	18,5 mm	vai al prodotto
4 mm	35 mm	18 mm	21,5 mm	vai al prodotto
4 mm	40 mm	21 mm	24,5 mm	vai al prodotto
4 mm	45 mm	26 mm	29,5 mm	vai al prodotto
4 mm	50 mm	26 mm	29,5 mm	vai al prodotto
4 mm	60 mm	31 mm	34,5 mm	vai al prodotto
4,5 mm	40 mm	22 mm	26 mm	vai al prodotto
4,5 mm	45 mm	22 mm	26 mm	vai al prodotto
4,5 mm	50 mm	29 mm	33 mm	vai al prodotto
4,5 mm	60 mm	29 mm	33 mm	vai al prodotto
4,5 mm	70 mm	34 mm	38 mm	vai al prodotto
4,5 mm	80 mm	39 mm	43 mm	vai al prodotto
5,5 mm	100 mm	48 mm	52,5 mm	vai al prodotto
5,5 mm	40 mm	20 mm	24,5 mm	vai al prodotto
5,5 mm	45 mm	23 mm	27,5 mm	vai al prodotto
5,5 mm	50 mm	28 mm	32,5 mm	vai al prodotto
5,5 mm	60 mm	33 mm	37,5 mm	vai al prodotto
5,5 mm	70 mm	38 mm	42,5 mm	vai al prodotto
5,5 mm	80 mm	38 mm	42,5 mm	vai al prodotto
5,5 mm	90 mm	43 mm	47,5 mm	vai al prodotto
6,5 mm	100 mm	55 mm	60 mm	vai al prodotto
6,5 mm	120 mm	65 mm	70 mm	vai al prodotto
6,5 mm	140 mm	65 mm	70 mm	vai al prodotto
6,5 mm	160 mm	65 mm	70 mm	vai al prodotto
6,5 mm	180 mm	65 mm	70 mm	vai al prodotto
6,5 mm	200 mm	65 mm	70 mm	vai al prodotto
6,5 mm	60 mm	32 mm	37 mm	vai al prodotto
6,5 mm	70 mm	37 mm	42 mm	vai al prodotto
6,5 mm	80 mm	45 mm	50 mm	vai al prodotto
6,5 mm	90 mm	45 mm	50 mm	vai al prodotto
