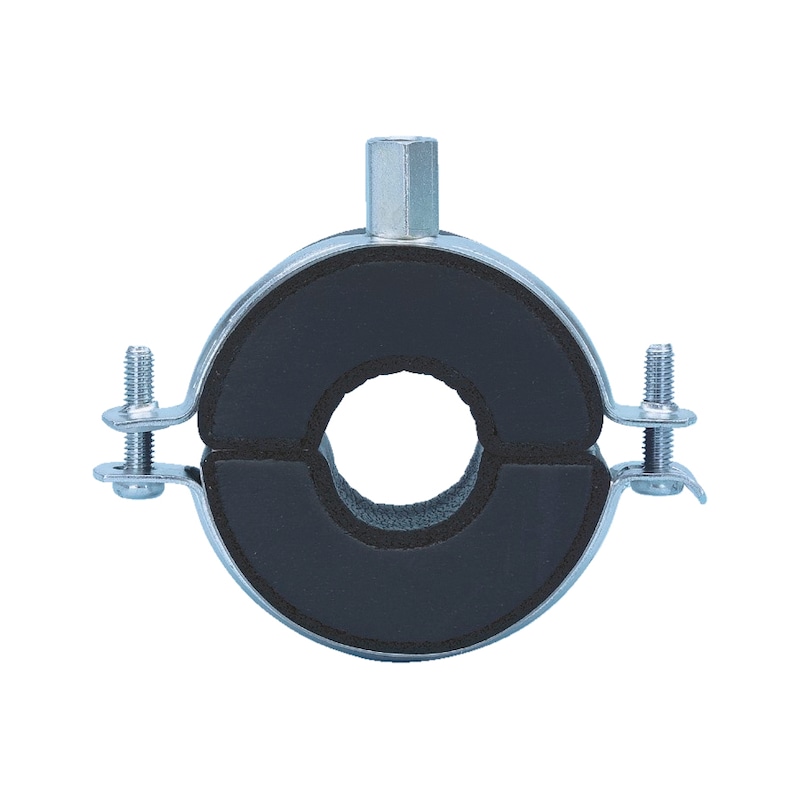

Collare per refrigerazione K

Categoria:

La scocca di isolamento è collegata in modo fisso al corpo del collare

Si evitano complicate installazioni di 2 elementi singoli separati


Chiusura sigillante autoadesiva

Montaggio più semplice e veloce


Rivestimento in gomma

  • Adesione perfetta tra il collare e l’isolamento

  • Non è necessario l’utilizzo di un sigillante

Piastra di distribuzione del carico

Per la ripartizione del carico


Linguetta di chiusura piegata e asolata

Angolo di apertura maggiorato per agevolare l’inserimento del tubo


Vite di chiusura con sicurezza

Vite con meccanismo contro la perdita accidentale

Indicazione

Il coefficiente di resistenza alla diffusione del vapore, la conduttività termica e il rischio di corrosione insieme alle condizioni si riferiscono alla gomma in caucciù

Questo prodotto è presente anche:

Diametro tubo Spessore isolamento Larghezza isolante Carico ammissibile
11 mm 13 mm 40 mm 60 N vai al prodotto
13 mm 14 mm 40 mm 70 N vai al prodotto
15 mm 14 mm 40 mm 85 N vai al prodotto
19 mm 14 mm 40 mm 105 N vai al prodotto
22 mm 14 mm 40 mm 125 N vai al prodotto
29 mm 14 mm 40 mm 160 N vai al prodotto
35 mm 14 mm 40 mm 200 N vai al prodotto
42 mm 14 mm 40 mm 240 N vai al prodotto
48 mm 14 mm 40 mm 275 N vai al prodotto
54 mm 15 mm 40 mm 385 N vai al prodotto
57 mm 16 mm 50 mm 405 N vai al prodotto
60 mm 16 mm 50 mm 425 N vai al prodotto
64 mm 16 mm 50 mm 455 N vai al prodotto
70 mm 16 mm 50 mm 495 N vai al prodotto
76 mm 16 mm 50 mm 540 N vai al prodotto
90 mm 16 mm 50 mm 630 N vai al prodotto
108 mm 16 mm 60 mm 920 N vai al prodotto
114 mm 16 mm 60 mm 970 N vai al prodotto
11 mm 18 mm 40 mm 60 N vai al prodotto
13 mm 19 mm 40 mm 70 N vai al prodotto
15 mm 19 mm 40 mm 85 N vai al prodotto
19 mm 19 mm 40 mm 105 N vai al prodotto
22 mm 20 mm 40 mm 125 N vai al prodotto
29 mm 20 mm 40 mm 160 N vai al prodotto
35 mm 21 mm 40 mm 200 N vai al prodotto
42 mm 22 mm 40 mm 240 N vai al prodotto
48 mm 22 mm 40 mm 275 N vai al prodotto
55 mm 23 mm 40 mm 385 N vai al prodotto
58 mm 23 mm 50 mm 405 N vai al prodotto
60 mm 23 mm 50 mm 425 N vai al prodotto
64 mm 23 mm 50 mm 455 N vai al prodotto
70 mm 23 mm 50 mm 495 N vai al prodotto
76,1 mm 23 mm 50 mm 540 N vai al prodotto
90 mm 23 mm 50 mm 630 N vai al prodotto
108 mm 27 mm 60 mm 970 N vai al prodotto
114 mm 28 mm 60 mm 970 N vai al prodotto
133 mm 27 mm 60 mm 1130 N vai al prodotto
140 mm 27 mm 60 mm 1180 N vai al prodotto
159 mm 26 mm 60 mm 1350 N vai al prodotto
168 mm 25 mm 60 mm 1425 N vai al prodotto
219 mm 26 mm 100 mm 3100 N vai al prodotto
