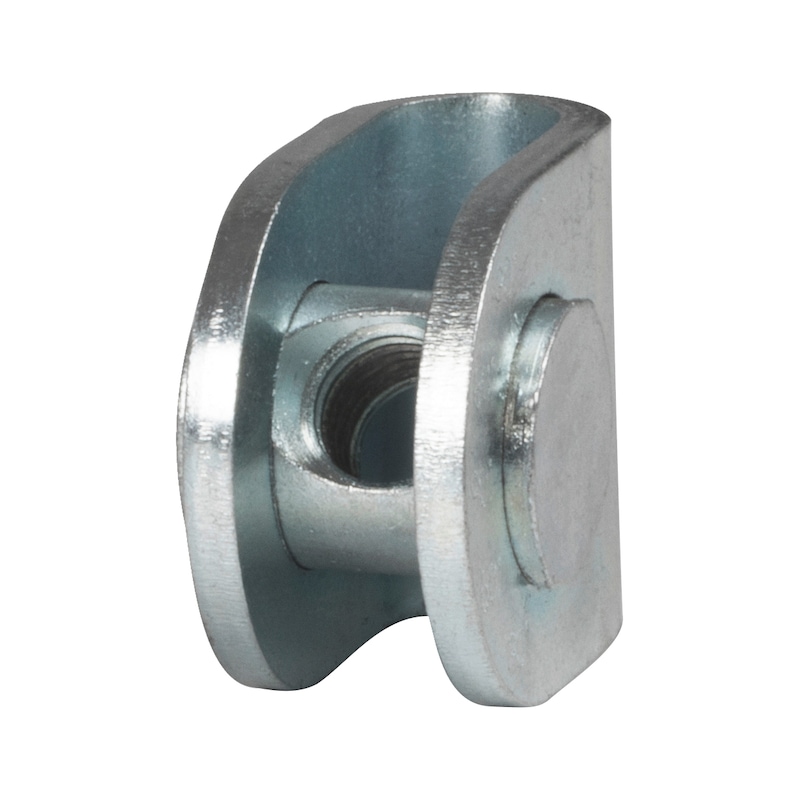

Elemento staffaggio impianti W-SE 1 per VARIFIX

Categoria:

Per controventare i sistemi di staffaggio (Varifix e collari) al fine di renderli resistenti alle sollecitazioni sismiche

Principali caratteristiche:

  • Corpo a C in acciaio S275JR zincato bianco (spessore minimo zincatura 5 μm)

  • Nottolino in acciaio AVP 11SMnPb37 zincato bianco (spessore minimo zincatura 5 μm)

  • Per utilizzo in ambienti interni asciutti

  • Da usare in abbinamento a barre filettate M10

  • Con scala angolare graduata per consentire la corretta angolazione della controventatura
Indicazione

Il dimensionamento dello staffaggio statico e sismico deve essere effettuato da un tecnico abilitato


Dati di tenuta

Il valore di resistenza ammissibile a trazione Ramm è pari a 9,0 kN ≃ 900 kg ed è valido per inclinazione rispetto all’orizzontale α = 45° ± 15°



Il valore di resistenza dell’intero sistema di staffaggio antisismico dipende dallo schema di configurazione adottato per tutti gli elementi costituenti il sistema, e deve essere calcolato da un tecnico professionista abilitato

Modulo consulenza
  • Modulo richiesta consulenza tecnica - VARIFIX visualizza
  • Informativa per il trattamento dei dati personali dei clienti visualizza


Scheda tecnica
