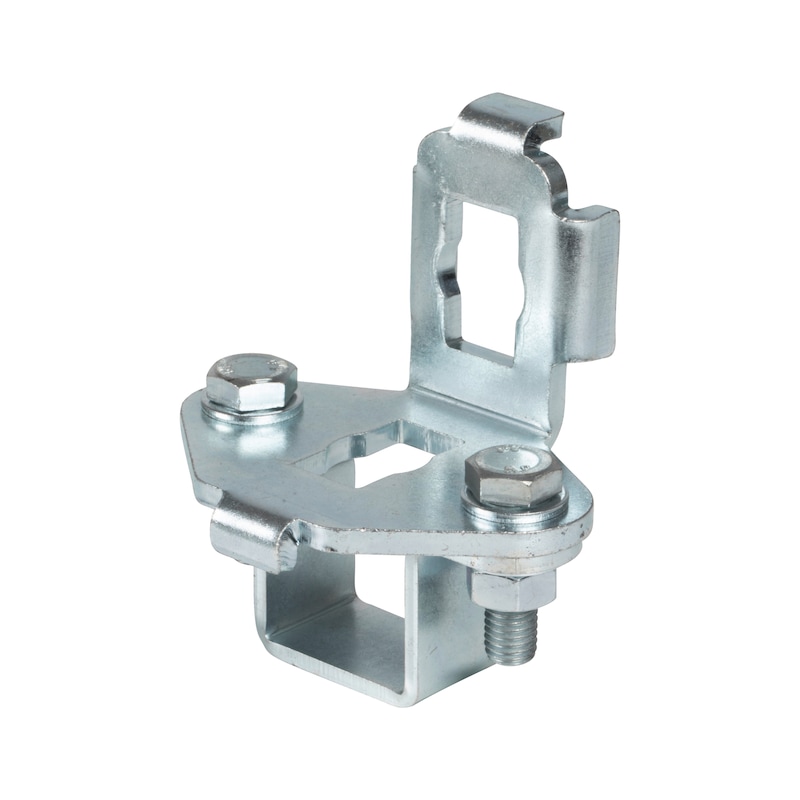

Elemento staffaggio impianti W-SE 4 per VARIFIX

Categoria:

Per controventare i sistemi di staffaggio (Varifix) al fine di renderli resistenti alle sollecitazioni sismiche

Principali caratteristiche:

  • In acciaio S275JR zincato bianco (spessore minimo zincatura 5 μm)

  • Per utilizzo in ambienti interni asciutti

  • Con cavallotto di chiusura per garantire una migliore tenuta

  • Compatibile con la gamma Varifix

  • Viteria metrica M12 classe 8.8 per chiusura del cavallotto fornita nella confezione

  • Asolatura Powerknopf per un fissaggio rapido e sicuro

  • Da utilizzare in abbinamento a profilati a C Varifix 41×41 e ad elementi antisismici W-SE 2 o W-SE 3
Indicazione

Il dimensionamento dello staffaggio statico e sismico deve essere effettuato da un tecnico abilitato


Dati di tenuta

Il valore di resistenza ammissibile a trazione/compressione Ramm è pari a 3,5 kN ≃ 350 kg ed è valido per inclinazione rispetto all’orizzontale α = 45° ± 15°



Il valore di resistenza dell’intero sistema di staffaggio antisismico dipende dallo schema di configurazione adottato per tutti gli elementi costituenti il sistema, e deve essere calcolato da un tecnico professionista abilitato

Modulo consulenza
  • Modulo richiesta consulenza tecnica - VARIFIX visualizza
  • Informativa per il trattamento dei dati personali dei clienti visualizza
