Giunzione a innesto a scomp. per coll. legno/legno

Categoria:

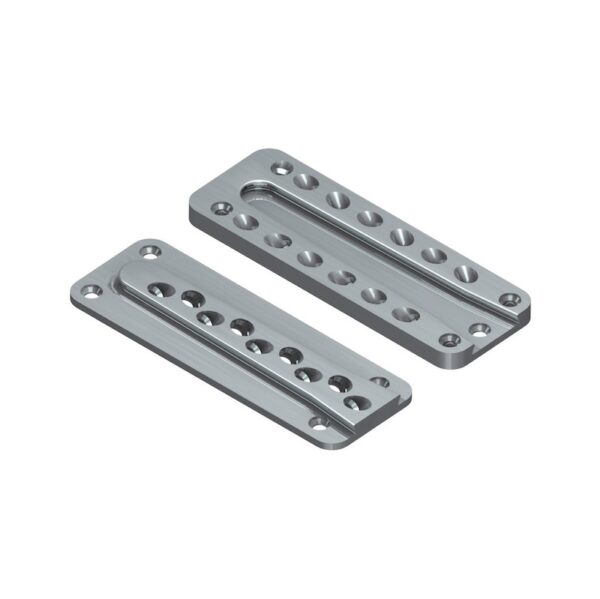

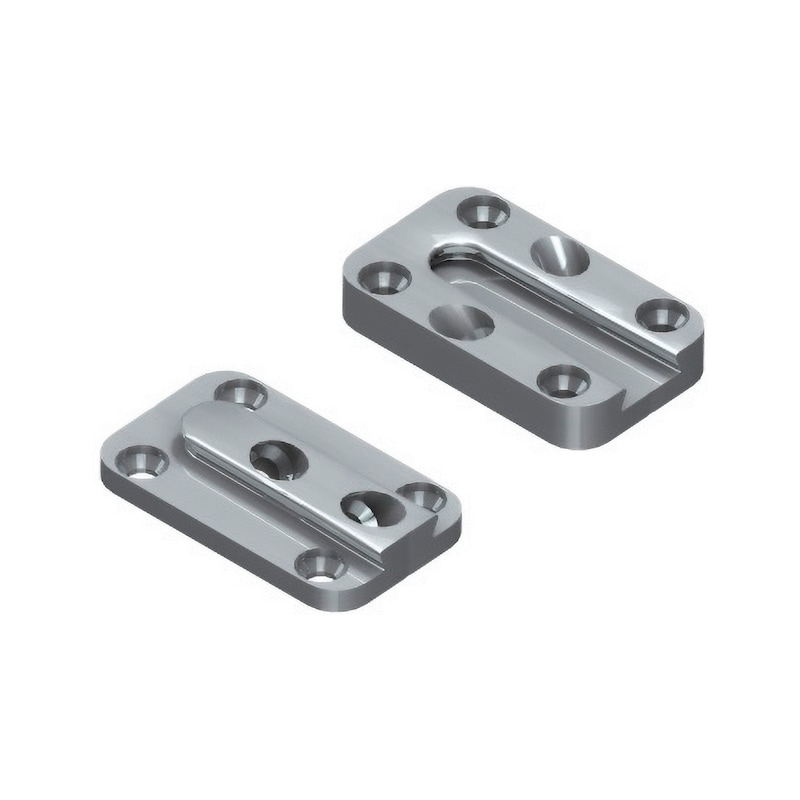

Le giunzioni a innesto sono costituite da due parti in alluminio che possono essere unite in un accoppiamento di forma basato su un classico giunto a coda di rondine. Applicazioni in un’ampia gamma di settori. Tutto è possibile: dalle costruzioni in legno, alla realizzazione di mobili e arredamenti per interni fino alle soluzioni per pareti, tetti e soffitti.

  • Montaggio rapido di collegamenti portanti legno/legno

  • Notevole riduzione dei tempi di assemblaggio grazie all’elevato grado di prefabbricazione

  • Dimensioni multiple per soluzioni affidabili e su misura

  • Sistema di fissaggio semplice e continuo con distanze dai bordi identiche e viti non allineate per mantenere la resistenza

  • Elevato trasferimento del carico nella direzione di inserimento e perpendicolarmente ad essa, trasferimento del carico di trazione, compressione e coppia lungo tutti e tre gli assi

  • Per requisiti di protezione antincendio R30 e R60
Indicazione

Le dimensioni del legno richieste sono riportate nella tabella. La profondità di taglio consigliata per la serie XS-M deve essere di almeno 1 mm in meno rispetto allo spessore totale di entrambe le piastre e di almeno 3 mm in meno per la serie L-XXL. I bulloni più lunghi devono essere avvitati nella trave di testa.



A seconda del connettore, è necessario utilizzare il tipo appropriato di viti speciali a norma ETA-12/0067 per garantire i valori di carico caratteristici specificati.



È possibile fissare due piastre di collegamento per impedire il sollevamento (se necessario) mediante l’uso di viti di bloccaggio autofilettanti.

Certificazioni

Dichiarazioni di prestazione

Modulo richiesta consulenza

  • Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Descrizione tipo Lunghezza x larghezza x altezza Sezione trasversale fascio min del supporto principale Sezione trasversale trave secondaria min
XS 5 50 x 30 x 12 mm 50 x 80 mm 50 x 80 mm vai al prodotto
XS 10 70 x 30 x 12 mm 50 x 100 mm 50 x 100 mm vai al prodotto
XS 15 90 x 30 x 12 mm 50 x 120 mm 50 x 120 mm vai al prodotto
XS 20 110 x 30 x 12 mm 50 x 140 mm 50 x 140 mm vai al prodotto
S 5 50 x 40 x 12 mm 60 x 80 mm 60 x 80 mm vai al prodotto
S 10 70 x 40 x 12 mm 60 x 100 mm 60 x 100 mm vai al prodotto
S 15 90 x 40 x 12 mm 60 x 120 mm 60 x 120 mm vai al prodotto
S 20 110 x 40 x 12 mm 60 x 140 mm 60 x 140 mm vai al prodotto
M 15 90 x 60 x 14 mm 65 x 120 mm 80 x 120 mm vai al prodotto
M 20 110 x 60 x 14 mm 65 x 140 mm 80 x 140 mm vai al prodotto
M 25 130 x 60 x 14 mm 65 x 160 mm 80 x 160 mm vai al prodotto
M 30 150 x 60 x 14 mm 65 x 180 mm 80 x 180 mm vai al prodotto
M 40 170 x 60 x 14 mm 65 x 200 mm 80 x 200 mm vai al prodotto
L 30 150 x 80 x 18 mm 100 x 180 mm 100 x 180 mm vai al prodotto
L 40 170 x 80 x 18 mm 100 x 200 mm 100 x 200 mm vai al prodotto
L 50 210 x 80 x 18 mm 100 x 240 mm 100 x 240 mm vai al prodotto
L 60 250 x 80 x 18 mm 100 x 280 mm 100 x 280 mm vai al prodotto
L 80 290 x 80 x 18 mm 100 x 320 mm 100 x 320 mm vai al prodotto
XL 55 250 x 120 x 20 mm 160 x 280 mm 140 x 280 mm vai al prodotto
XL 70 290 x 120 x 20 mm 160 x 320 mm 140 x 320 mm vai al prodotto
XL 80 330 x 120 x 20 mm 160 x 360 mm 140 x 360 mm vai al prodotto
XL 100 370 x 120 x 20 mm 160 x 400 mm 140 x 400 mm vai al prodotto
XL 120 410 x 120 x 20 mm 160 x 440 mm 140 x 440 mm vai al prodotto
XL 140 450 x 120 x 20 mm 160 x 480 mm 140 x 480 mm vai al prodotto
XL 170 490 x 120 x 20 mm 160 x 520 mm 140 x 520 mm vai al prodotto
XL 190 530 x 120 x 20 mm 160 x 560 mm 140 x 560 mm vai al prodotto
XL 250 610 x 120 x 20 mm 160 x 640 mm 140 x 640 mm vai al prodotto
XXL 170 410 x 140 x 20 mm 160 x 440 mm 160 x 440 mm vai al prodotto
XXL 190 450 x 140 x 20 mm 160 x 480 mm 160 x 480 mm vai al prodotto
XXL 220 490 x 140 x 20 mm 160 x 520 mm 160 x 520 mm vai al prodotto
XXL 250 530 x 140 x 20 mm 160 x 560 mm 160 x 560 mm vai al prodotto
XXL 280 570 x 140 x 20 mm 160 x 600 mm 160 x 600 mm vai al prodotto
XXL 300 610 x 140 x 20 mm 160 x 640 mm 160 x 640 mm vai al prodotto
L 100 330 x 80 x 18 mm 100 x 360 mm 100 x 360 mm vai al prodotto
L 120 370 x 80 x 18 mm 400 x 100 mm 100 x 400 mm vai al prodotto
