Kit di intestatura e tensionamento fune per punti di ancoraggio da lamiera grecata WCLM25 e WCLM25R

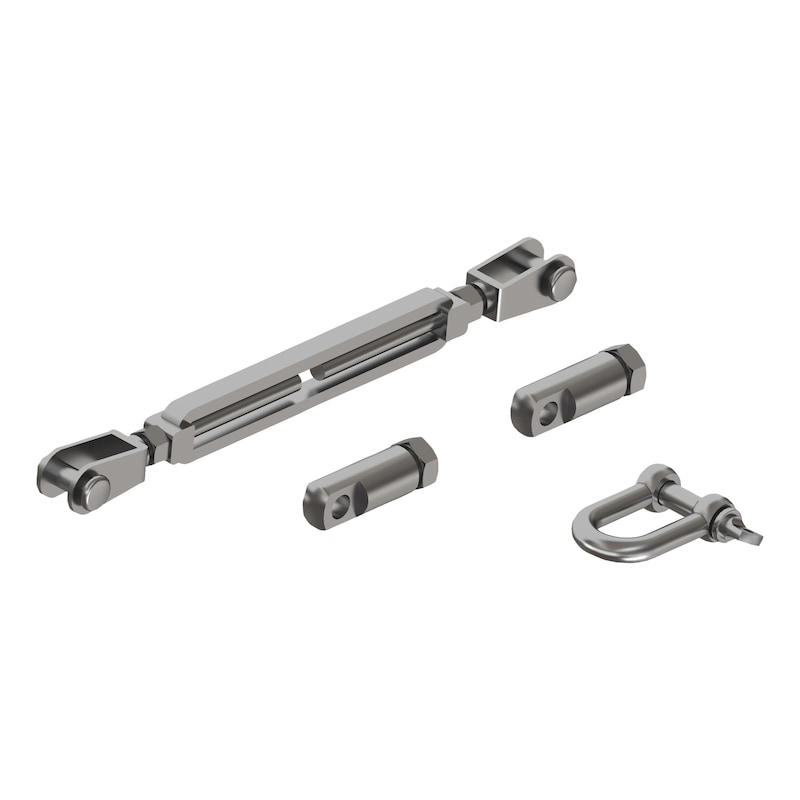

Contenuto Kit:
- 2 attacchi bicono WAQLOCK
- 1 grillo WGRL1 tenditore WTD12
- 1 tenditore WTD12
Riduttore di tensione e attacchi bicono in acciaio inox A2 (AISI 304), grilli e tenditore in acciaio inox A4 (AISI 316)
L’intestatura diretta della fune mediante gli speciali attacchi bicono consente di poter adottare un fattore di riduzione sul carico di caduta nominale della fune di solo 0,9
Vantaggi dell’acciaio inox A2 (AISI 304) e A4 (AISI 316):
Rimane inalterato nel tempo in quanto resistente alla corrosione da esposizione agli agenti atmosferici
Per caratteristiche intrinseche del materiale è in grado di dissipare maggiore energia in caso di caduta rispetto all’acciaio zincato, riducendo le azioni sui fissaggi e sulla struttura di collegamento
Riduttore di tensione – prescrizioni e intervento:
- il riduttore di tensione (brevettato) riduce notevolmente la tensione sui punti di estremità nella fase di arresto caduta
- per ogni tratta di fune deve essere obbligatoriamente presente un riduttore di tensione
- nei punti di ancoraggio da lamiera grecata WCLMxx e WCLMxxR i riduttori di tensione sono già integrati sui punti di ancoraggio stessi
- in caso di caduta il riduttore di tensione si distende (vedi fig. A e fig. B) rompendo i rivetti di sicurezza; è quindi obbligatorio effettuare un’ispezione straordinaria prima della rimessa in esercizio dell’impianto
Indicazione
Intestatura della fune:
Di seguito le sequenze di montaggio dell’attacco bicono WAQLOCK, da intestare su entrambe le estremità della fune
Montaggio della linea di ancoraggio:
Per ogni tratta di fune deve essere obbligatoriamente utilizzato un kit di intestatura WLAKIT o, con i punti di ancoraggio da lamiera grecata WCLMxx e WCLMxxR, un kit di intestatura WLAKITLM
Garanzia:
10 anni sui materiali (dalla data di acquisto)
Ancoraggio alla struttura portante:
Il supporto va valutato e l’ancoraggio va dimensionato da un tecnico abilitato. In ogni caso si rende necessaria la verifica dell’idoneità del supporto ad assorbire la sollecitazione derivante dalla caduta dell’operatore (vedi norma UNI 11560:2022)
Certificazioni:
La linea di ancoraggio è stata sottoposta alle prove di tipo previste dalla norma UNI 11578:2015 ed è conforme al tipo C. Il numero di operatori idonei ad utilizzare il dispositivo è riportato sulle pagine catalogo. La validità delle certificazioni decade qualora il prodotto venga disassemblato, alterato, modificato o non correttamente installato. Certificazioni scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Ispezione periodica:
Il sistema di ancoraggio è soggetto ad ispezione periodica obbligatoria ad intervallo non superiore a 2 anni, come previsto dalla norma UNI 11560:2022 al punto 9.2.3. Le ispezioni periodiche devono essere effettuate dall’installatore intermedio e/o dal tecnico abilitato sempre con assunzione di responsabilità per l’attività svolta. I controlli da svolgere fanno riferiemnto al prospetto 1, 2 e 3 della UNI 11560:2022
Ulteriori informazioni:
Consultare le pagine informative, il manuale d’installazione ed uso ed il libretto d’impianto forniti insieme ai prodotti e scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
