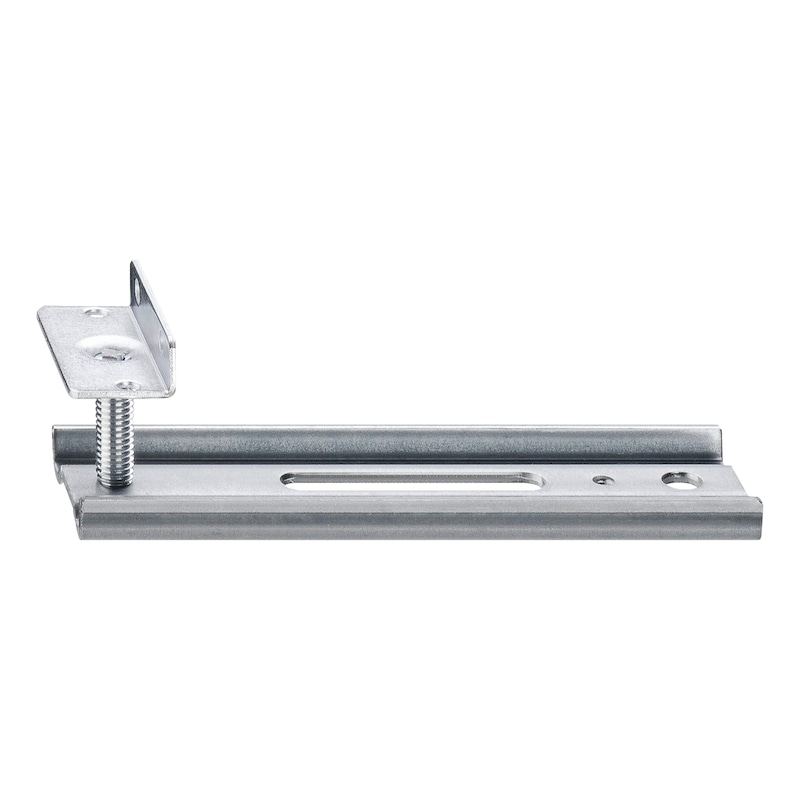

Mensola regolabile per finestre JB-DK HVW

Categoria:

Staffa con angolo di deflessione per il montaggio su mattone forato e staffa di supporto AW per carichi maggiori

Materiale: Acciaio zincato

Struttura: Mattoni forati, muratura

Valutare la sporgenza di ogni mensola in relazione allo spessore della parete e al peso della finestra

Con vite di bloccaggio

Installazione di finestre regolabili in strutture murarie coibentate

Il sistema di posa regolabile JB-D permette di installare i serramenti in modo sistematico, in conformità alle direttive RAL e con il trasferimento sicuro di tutti i carichi dinamici. Il sistema è regolabile in tre dimensioni per consentire una semplice compensazione delle tolleranze strutturali. Può essere installato a qualsiasi livello e regolato in base al profilo isotermico


Indicazione

  • L’adeguatezza e la capacità di carico delle mensole deve essere determinata caso per caso. Bisogna considerare lo spessore della parete, la sporgenza, il tipo di mattone forato utilizzato egli elementi di fissaggio!

  • La capacità di carico delle mensole e delle guide è stata determinata dal produttore in base al rapporto di prova n. 10541805 di IfT Rosenheim. I calcoli individuali possono essere reperiti nelle direttive relative all’installazione di finestre e portoni.

Area di applicazione




Certificazioni

Questo prodotto è presente anche:
Descrizione tipoForza di carico maxDesign
JB-DK100/10-ALW-W400 NSenza staffa di appoggiovai al prodotto
JB-DK100/10-AW75-ALW-W1080 NCon staffa di supportovai al prodotto
