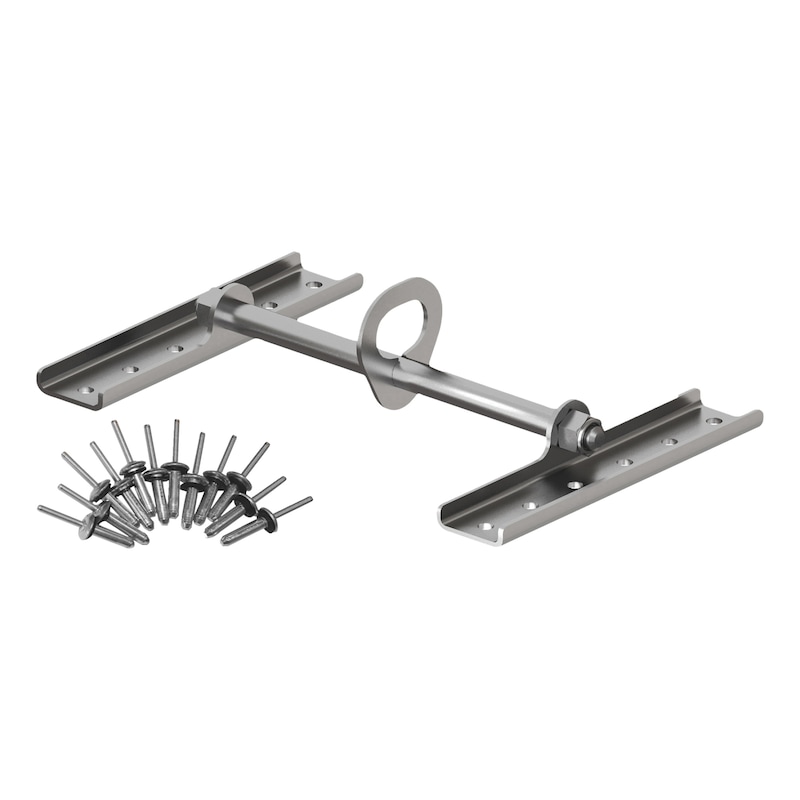

Rivetti di fissaggio WRIV(forniti con il prodotto)
12 specifici rivetti strutturali in alluminio Ø 7,7 x 27,7 mm
Componente specifico per il fissaggio su lamiere grecate (passo 193, 224, 250 o 336 mm) o di altro tipo purché sia garantito il corretto appoggio della superficie dei pattini
Fissaggio al supporto in lamiera esclusivamente mediante utilizzo degli specifici rivetti WRIV (forniti con il prodotto)
Idoneo all’utilizzo a 360°
In caso di caduta il dispositivo di ancoraggio può deformarsi ed è idoneo a resistere ad un carico nominale di arresto caduta di 1050 daN
Il dispositivo di ancoraggio può essere utilizzato per opera- zioni di salvataggio solo ed esclusivamente nel campo dei propri limiti operativi e se integro
Vantaggi dell’acciaio inox A2 (AISI 304):
- rimane inalterato nel tempo in quanto resistente alla corro-sione da esposizione agli agenti atmosferici
- per caratteristiche intrinseche del materiale è in grado di dissipare maggiore energia in caso di caduta rispetto all’acciaio zincato, riducendo le azioni sui fissaggi e sulla struttura di collegamento
IndicazioneI valori di deflessione e spostamento si riferiscono alla condizione di carico relativa all’arresto caduta del primo utilizzatore
Garanzia:
10 anni sui materiali (dalla data di acquisto)
Materiale base:
I test di certificazione del dispositivo di ancoraggio sono stati effettuati su un pannello coibentato di spessore 30 mm con lamiera d’acciaio di spessore 0,5 mm, con il bordo strutturalizzato su una superficie di 1 m² e fissato direttamente su un supporto ad elevata rigidezza (acciaio). Si ricorda che la norma UNI 11578 al punto 7 specifica che i risultati di prova non forniscono informazioni in merito alla capacità della struttura di assorbire i carichi che possono svilupparsi in esercizio. Sarà cura del progettista verificare che la condizione di installazione sia riconducibile alle tipologie di materiale base sopra indicato e valutare la capacità di assorbimento dei carichi di arresto caduta da parte della struttura
Fissaggio:
Il fissaggio del dispositivo di ancoraggio deve essere effettuato appoggiando i pattini sulle greche della lamiera (passo 193, 224, 250 o 336 mm) o in alternativa su lamiere di copertura piane che garantiscano una corretta superficie di appoggio dei pattini. Il fissaggioal supporto in lamiera deve essere realizzato utilizzando obbligatoriamente 12 rivetti in alluminio WRIV Ø 7,7 x 27,7 mm (forniti con il prodotto), impegnando tutti i fori presenti sui pattini. I rivetti devono essere inseriti nei fori Ø 7,8 mmrealizzati sulla lamiera mediante utilizzo esclusivo della punta elicoidale HSS Ø 7,8 mm (specifica per i rivetti WRIV e presente nel Kit WRIVKS) e tirati con la rivettatrice a leva WRVL. La strutturalità del fissaggio ed il fissaggio del dispositivo devono essere verificati mediante calcolo o prove da un tecnico abilitato
Componente ad alto rischio installativo:
Il componente ha superato positivamente i test certificativi sia statici che dinamici per 2 utilizzatori contemporanei. Nella fase progettuale e successivamente in quella installativa è obbligatorio che ricorrano condizioni tali per cui il materiale base possa essere considerato strutturale. In difetto è necessario eseguire un’accurata progettazione e successivamente la messa in opera di rinforzi strutturali (ad es. mediante strutturalizzatori WLMS e/o WLMS170,). Si ricorda che le coperture in lamiera sono particolarmente soggette a dilatazioni termiche; eventuali strutturalizzazioni ne devono tenere conto
Ancoraggio alla struttura portante:
Il supporto va valutato e l’ancoraggio va dimensionato da un tecnico abilitato. In ogni caso si rende necessaria la verifica dell’idoneità del supporto ad assorbire la sollecitazione derivante dalla caduta dell’operatore (vedi norma UNI 11560:2022 11560:2022)
Certificazioni:
Il dispositivo di ancoraggio è stato sottoposto alle prove di tipo previste dalla norma UNI 11578:2015 ed è conforme al tipo A. Il numero di operatori idonei ad utilizzare il dispositivo è riportato sulle pagine catalogo. La validità delle certificazioni decade qualora il prodotto venga disassemblato, alterato, modificato o non correttamente installato. Certificazioni scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Ispezione periodica:
Il sistema di ancoraggio è soggetto ad ispezione periodica obbligatoria ad intervallo non superiore a 2 anni, come previsto dalla norma UNI 11560:2022 al punto 9.2.3. Le ispezioni periodiche devono essere effettuate dall’installatore intermedio e/o dal tecnico abilitato sempre con assunzione di responsabilità per l’attività svolta. I controlli da svolgere fanno riferiemnto al prospetto 1, 2 e 3 della UNI 11560:2022
Ulteriori informazioni:
Consultare le pagine informative, il manuale d’installazione ed uso ed il libretto d’impianto forniti insieme ai prodotti e scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
