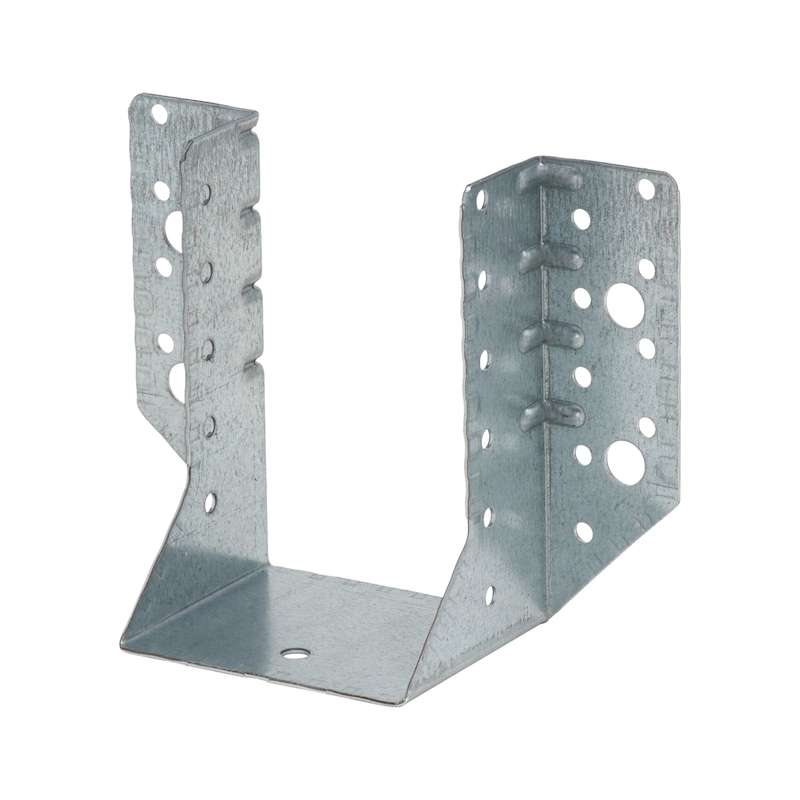

Scarpa d'ancoraggio Kombi 1,5 mm

Scarpa d’ancoraggio Kombi 1,5 mm

Peso ridotto per un facile montaggio

Indicazione

Il diametro di bulloni/viti non può essere inferiore al diametro del foro per meno di 1 mm. I bulloni superiori devono essere dotati di una rondella a norma DIN EN ISO 7094.

È necessario osservare le rispettive condizioni di base dell’omologazione dell’ancoraggio applicabile.

Certificazioni

ETA-08/0184_EN visualizza
ETA-11/0190_EN visualizza

Dichiarazioni di prestazione

DOP_ ETA-08/0184_SCARPE ANCORAGGIO 1,5MM_BB_IT visualizza
DOP_ ETA-08/0184_SCARPE ANCORAGGIO 1,5MM_BB_DE visualizza
DOP_ ETA-08/0184_SCARPE ANCORAGGIO 1,5MM_BB_EN visualizza

Modulo richiesta consulenza

Richiesta consulenza_Carpenteria legno visualizza

Questo prodotto è presente anche:

Scarpa d’ancoraggio visualizza >
Giunzioni per legno visualizza >
Giunzioni per legno visualizza >
Prodotti per costruzioni edili visualizza >

Larghezza x altezza	Numero fori diametro 5 mm in fianco verticale nJ + fianco orizzontale nH	Numero fori diametro 11 mm in fianco verticale nJ + fianco orizzontale nH	Peso
60 x 100 mm	8 + 14 PZ	0 + 4 PZ	200 g	vai al prodotto
60 x 120 mm	10 + 18 PZ	0 + 4 PZ	218 g	vai al prodotto
60 x 130 mm	11 + 20 PZ	0 + 4 PZ	239 g	vai al prodotto
60 x 160 mm	14 + 26 PZ	0 + 6 PZ	275 g	vai al prodotto
60 x 190 mm	17 + 32 PZ	0 + 8 PZ	327 g	vai al prodotto
70 x 125 mm	10 + 18 PZ	0 + 4 PZ	238 g	vai al prodotto
80 x 120 mm	10 + 18 PZ	0 + 4 PZ	239 g	vai al prodotto
80 x 140 mm	12 + 22 PZ	0 + 6 PZ	267 g	vai al prodotto
80 x 150 mm	13 + 24 PZ	0 + 6 PZ	278 g	vai al prodotto
80 x 180 mm	16 + 30 PZ	0 + 8 PZ	340 g	vai al prodotto
80 x 210 mm	19 + 36 PZ	0 + 8 PZ	393 g	vai al prodotto
100 x 140 mm	12 + 22 PZ	0 + 6 PZ	325 g	vai al prodotto
100 x 160 mm	14 + 26 PZ	0 + 6 PZ	331 g	vai al prodotto
100 x 170 mm	15 + 28 PZ	0 + 8 PZ	356 g	vai al prodotto
100 x 200 mm	18 + 34 PZ	0 + 8 PZ	387 g	vai al prodotto
120 x 160 mm	14 + 26 PZ	0 + 6 PZ	329 g	vai al prodotto
120 x 180 mm	16 + 30 PZ	0 + 8 PZ	376 g	vai al prodotto
120 x 190 mm	17 + 32 PZ	0 + 8 PZ	370 g	vai al prodotto
140 x 180 mm	16 + 30 PZ	0 + 8 PZ	397 g	vai al prodotto

DOWNLOAD DATI CAD / BIM

Scarpa d’ancoraggio Kombi 1,5 mm
