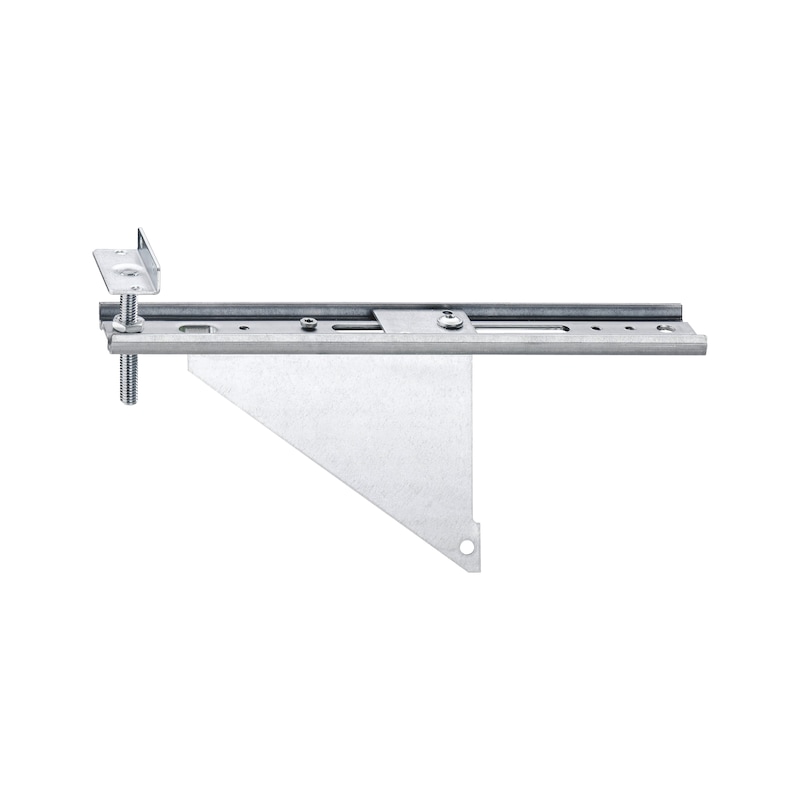

Staffa per serramento JB-DK con HVW, max AK 150 mm

Categoria:

Struttura dell’edificio: Calcestruzzo, mattone in arenaria calcarea, calcestruzzo cellulare (grande formato)

Con vite di bloccaggio

Installazione regolabile di finestre in strutture isolate

Il sistema regolabile JB-D permette la posa di serramenti prevedibile in conformità alle linee guida RAL e il trasferimento sicuro di eventuali carichi dinamici. Il sistema è regolabile in tre dimensioni per consentire una semplice compensazione delle tolleranze strutturali. Può essere installato a qualsiasi livello e regolato in base al profilo isotermico.

Indicazione

  • Quando si utilizzano gli elementi di fissaggio, prestare attenzione alle proprietà e alle condizioni di tutte le mensole e le guide!

  • La capacità di carico delle mensole e delle guide è stata determinata dal produttore in base al rapporto di prova n. 10541805 di IfT Rosenheim. I calcoli individuali possono essere reperiti nelle direttive relative all’installazione di finestre e portoni.
Certificazioni

Questo prodotto è presente anche:
Descrizione tipoSporgenza maxForza di carico maxLunghezza
JB-DK100/10-AW75-W100 mm1000 N188 mmvai al prodotto
JB-DK100-130/10-AW125-W130 mm1600 N253 mmvai al prodotto
JB-DK120-150/10-AW125-W150 mm1150 N253 mmvai al prodotto
